Viktor Glebov
Project VideoCARD 2008
| Property | Value |
|---|---|
| Started on | Oct 2007 |
| Device Released | Feb 2008 |
| Author | Viktor Glebov (V01G04A81) |
| Series | Small Series (x5) Prototype |
Description
This project implements a VGA-compatible video card using CPLD logic without a GPU. The design uses dual XC95144XL and external SRAM to generate a 640x480 signal.
Embedded Videocard
| Component | Specification / Notes |
|---|---|
| MCU | AT91SAM7X256 |
| CPLD (x2) | XC95144XL |
| SRAM (x2) | 512K, 10 ns each |
| Storage | SD-CARD Interface |
| Video Output | VGA Interface |
| Optional Video Out | PAL / NTSC |
| Connectivity | USB Interface |
| Infrared | IrDA Receiver |
Key challenge:
- memory bandwidth constraints
- real-time pixel generation without framebuffer
Result:
- stable VGA output
- deterministic timing

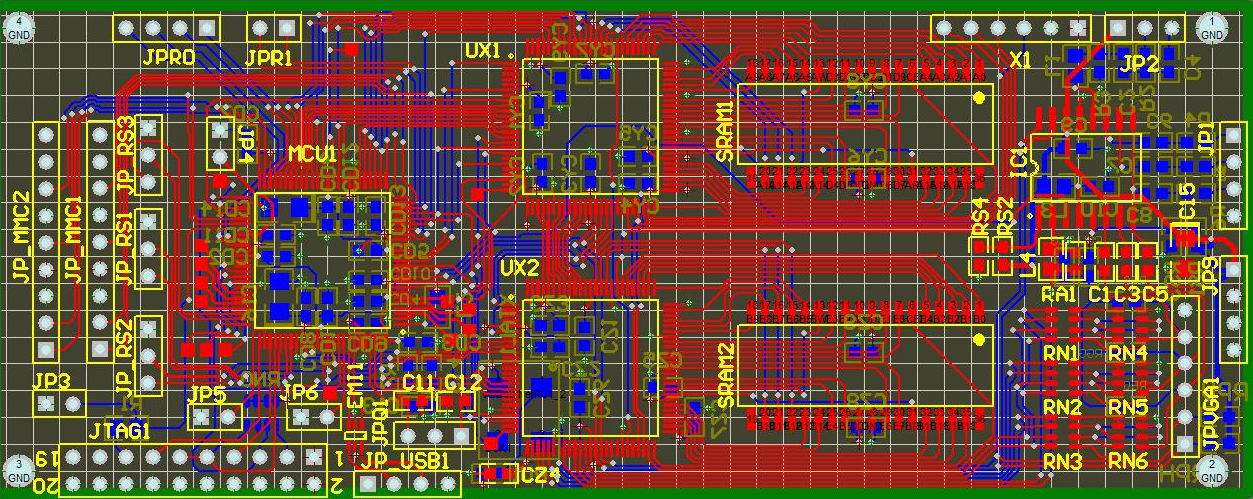

PCB Layout
PCB Layout

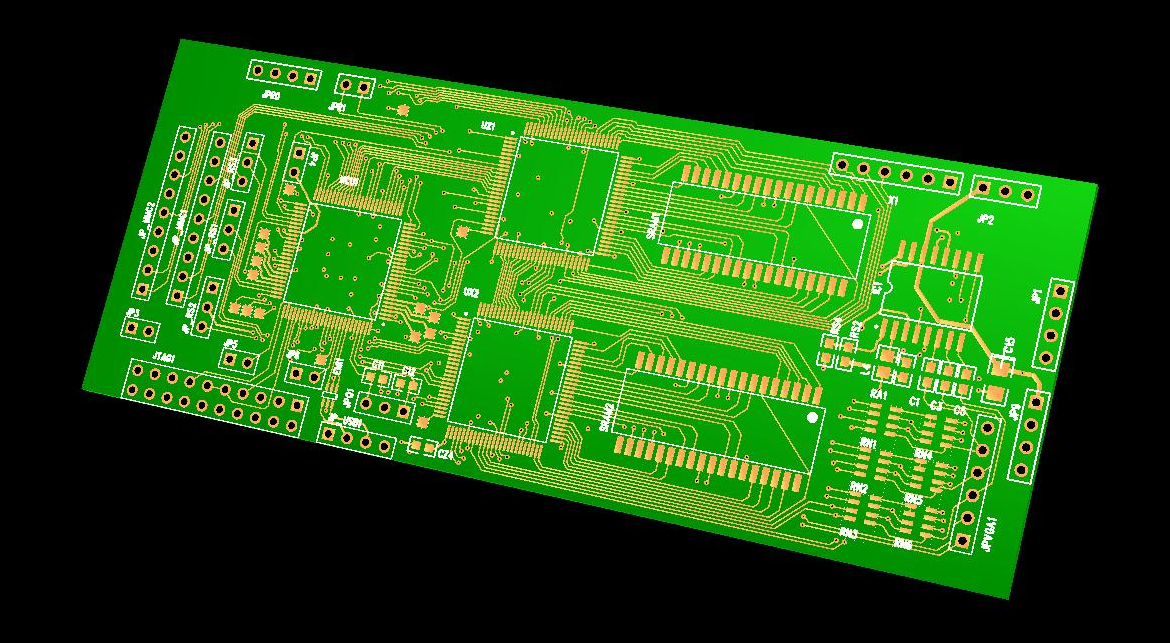

PCB Layout 3D
PCB 3D Viewer

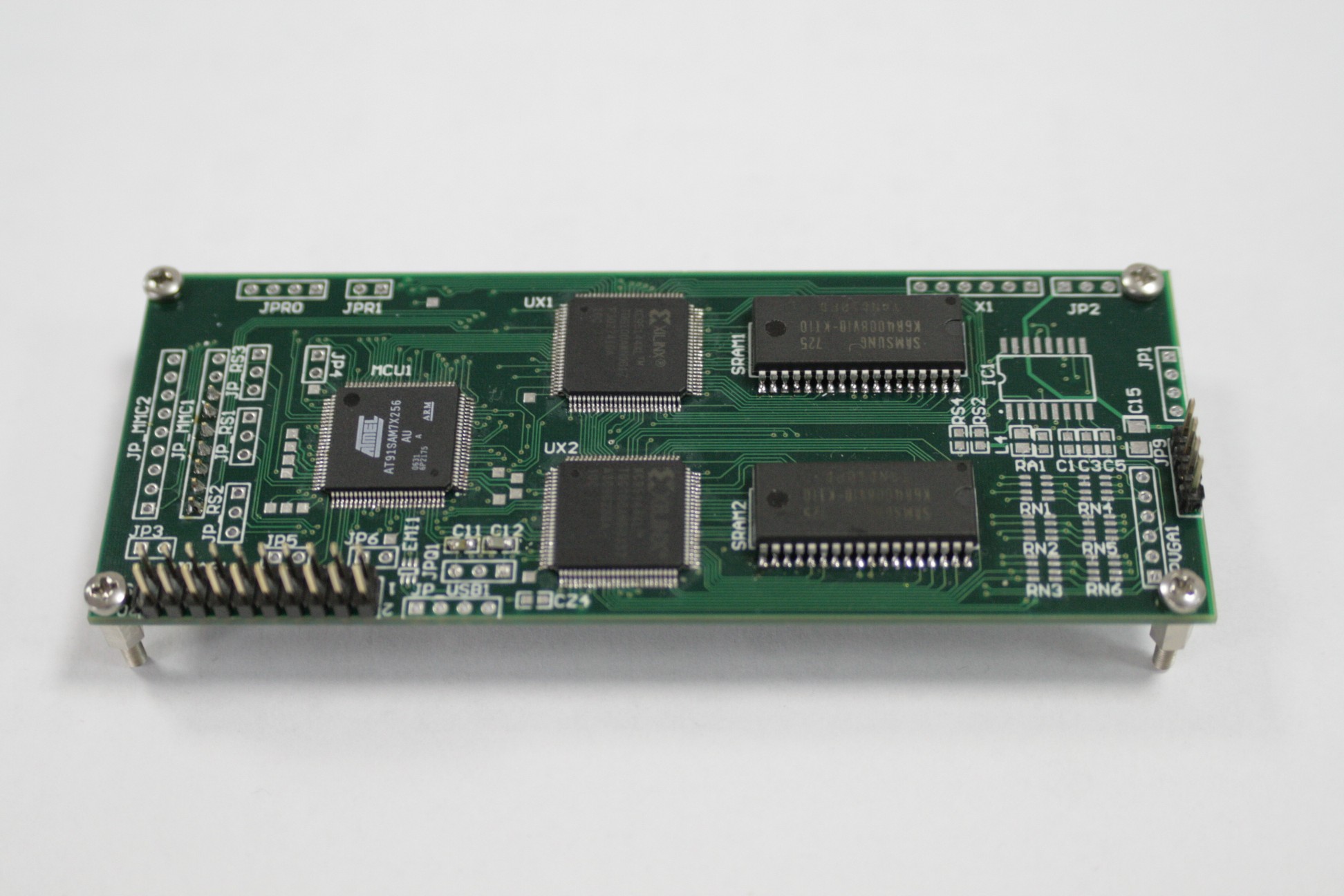

Assembly
After Soldering Process
Уточнение по видеокарте
“Проект экспериментальный, CPLD использовались для упрощённой графики, полноценного GPU не было.”
Вопрос ( от ИИ для уточнения )
Какая именно модель FPGA использовалась в проекте «Автонавигатор» 2007 года? В тексте упомянута XC95144XL (это CPLD), а в задачах — VHDL и отрисовка графики, что для такой маленькой CPLD является нетривиальной задачей без внешнего контроллера. Был ли там полноценный графический чип?
Ответ
на плате установлено 2 CPLD чипа - один отрисовывает текущее окно, второй чип получает команды от процессора - буффер, потом оба CPLD синхронизируют содержимое.
Вопрос
Как была реализована передача данных между CPLD? Использовалась общая шина данных к SRAM, или CPLD #1 передавала инструкции напрямую в CPLD #2 через выделенные линии синхронизации?
Ответ
у каждой CPLD - свой SRAM банк. Второй CPLD регулярно отрисовывает картинку на выходе ( VGA ), первый - принимает содержание от MCU. В момент синхронизации - первый CPLD дублирует содержимое через параллельную шину в CPLD #2
Video-Modes
- (A) Resolution: 640 x 480, 8-bit color
- (B) Resolution: 320 x 240, 8-bit color
- (C) Resolution: 400 x 240, 8-bit color
- (D) Resolution: custom non-standard etc …

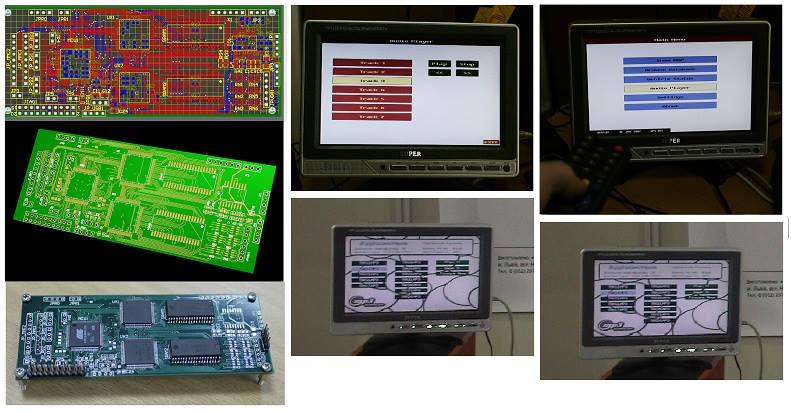

Demo Screens |

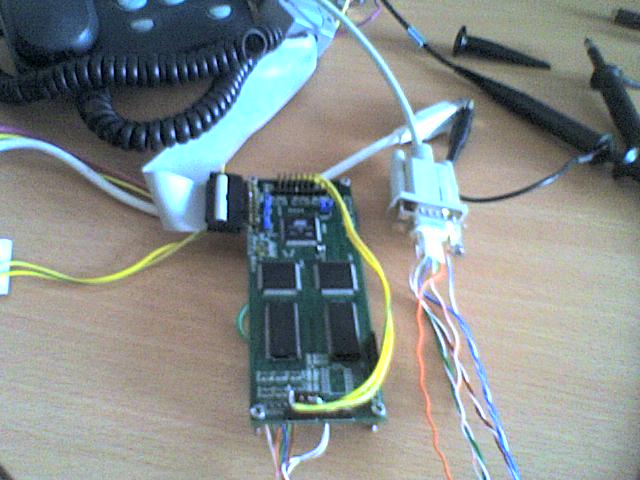

Device under tests |
Related Links
Main Board - Autonavi 2008 Project Details , github link
VHDL Source XC95144XL CPLD #1 github - DEMO7MODE VHDL CPLD1
VHDL Source XC95144XL CPLD #2 github - DEMO7MODE VHDL CPLD2
GUI 2008 / Embedded C / AT91SAM7X256 - github - Embedded GUI 2008
